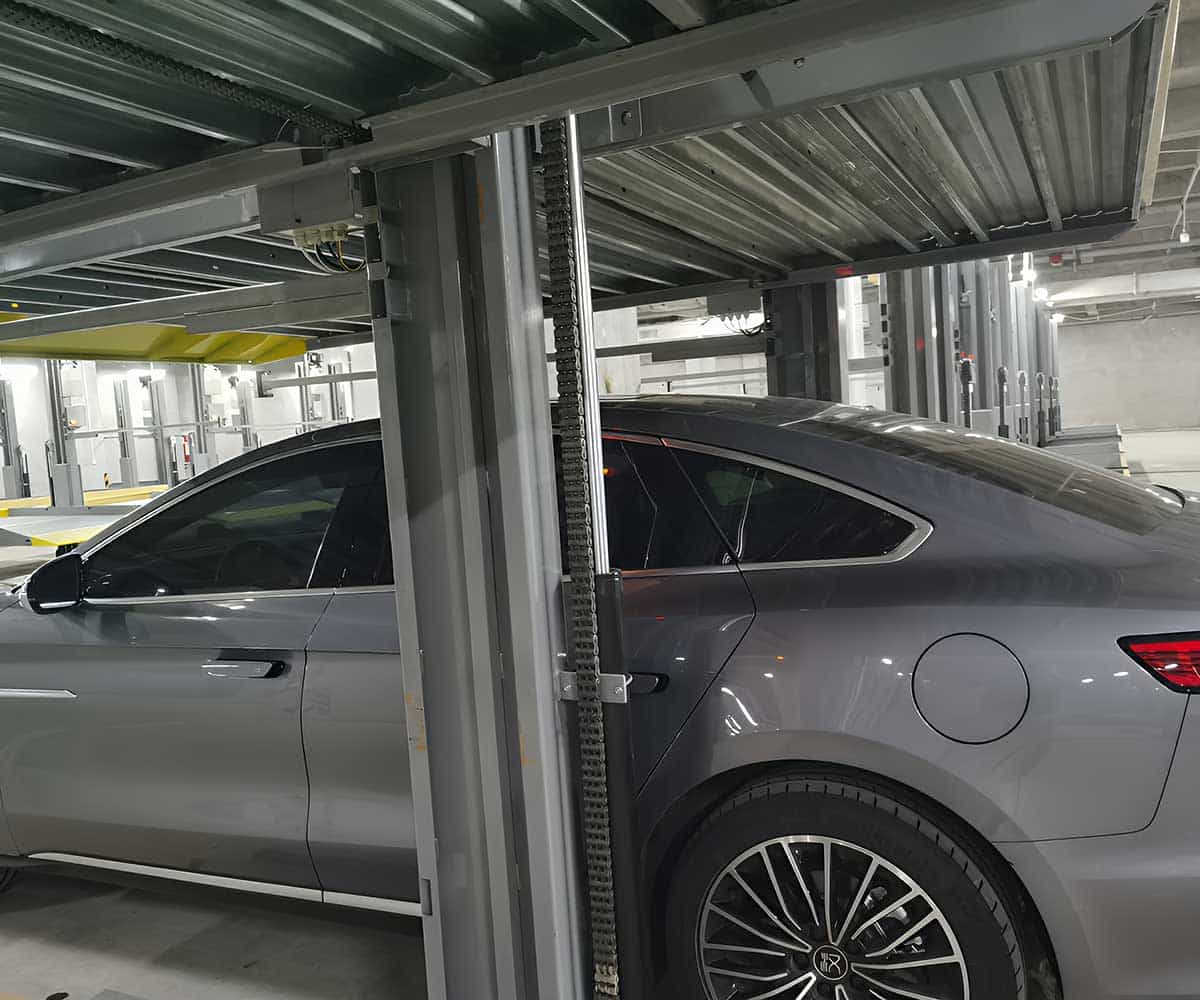

028-83924476概述：兩柱式機械立體停車設備（以下簡稱“兩柱式設備”）以其結構緊湊、占地少、適配性強的特點，廣泛應用于住宅、商業與配套車庫中。排水設計是設備長期可靠運行與防腐、防滑、防凍的重要環節，既要滿足雨水與日常沖洗的迅速排放，也要兼顧車輛停放和機械升降時的安全性。下文在不違反行業規范與制造商要求的前提下，提出適用于兩柱式機械立體停車設備的排水坡度建議與設計要點，供設計、施工與運維參考。
一、排水設計原則
-快速排水、避免積水：托盤、通道及與設備接觸的地面應形成穩定、連續的排水坡度，防止雨水、洗車水或冷凝水積存導致鋼結構銹蝕或車輪滑動。
-不影響機械與車輛安全：坡度不應導致車輛駐車時發生溜車感、影響機械對位或使車身受力不均。托盤及平臺應保證在載荷與無載荷狀態下均能穩定支撐車輛。
-可維護性與防堵塞：排水孔、溝槽及管道需便于清理，設置沉砂井、油水分離器等設施，避免長期使用中淤塞或污染排水系統。
-與建筑與場地排水系統銜接：設備排水應并入小區或建筑的總排水系統，符合當?shù)嘏潘c環保要求，必要時配置截流、沉淀與隔油措施。
二、托盤與車位平臺坡度標準（建議值）
-橫向與縱向坡度：為兼顧排水與車輛停放穩定性，托盤（車位平臺）宜設置微小坡度，推薦坡度范圍為1%～2%（即1:100至1:50）。該坡度能夠?qū)崿F(xiàn)有效排水的同時，車輛駐放時乘客、行李上下不會感到明顯傾斜。
-最大允許坡度：?jiǎn)我煌斜P(pán)或車位面坡度不應超過3%，以避免低摩擦路面上的溜車風險及影響機械對位精度。制造商或設備供應商可能對坡度有更嚴格限制，應以其技術文件為準。
-局部排水坡向：托盤表面應向預設排水孔或排水溝方向傾斜，排水孔位置宜設在不妨礙車輪的相對低點，并配有防堵網或過濾裝置。
三、通道、引坡（進出口）與坡道坡度標準
-進出口引坡：連接地面通行路與設備托盤的過渡段應具有足夠坡度以便排水，常見設計為2%～5%。為確保車輛上下順暢并減少底盤擦底，坡道應控制在設備制造商建議的坡度范圍。
-設備內部短坡段：機械運行區內短距離縱向坡度可取2%～3%，以利排水而不影響托盤定位精度。
-最大車輛通行坡度：一般場地車行坡道（非托盤面）在無特殊限制下可達到8%～12%，但鑒于機械停車場需兼顧機械停放與人工行走，建議控制在8%以內，并設置防滑處理。
四、排水溝、排水管與接口坡度
-排水溝底坡：設備下方或托盤周邊的排水溝宜有最低坡度以防止沉砂沉積，推薦底坡為1%～2%。過大的坡度會影響排水構件的固定，應均衡設置。
-排水管坡度：從排水溝接入的立管或橫向排水管，其最小坡度通常不應小于1%（1:100），以保證自流排出；對于直徑較小的管道（如DN50～DN100），坡度可適當增大以防淤積。具體管徑與坡度應結合流量計算確定。
-接口及檐溝設計：與建筑共用排水系統接口處應設止回閥或溢流口，并布置沉砂井與油水分離裝置，防止汽油、油污直接進入市政排水或凈化系統。
五、防堵塞、防凍與防腐措施
-防堵塞：在排水孔、溝蓋及管道入口處設置可拆卸的濾網、沉砂井，定期清理葉屑、泥砂與油漬。設計時應預留清淤口與維護孔，便于日常巡檢。
-防凍處理：寒冷地區應考慮排水通道保溫或設置傾斜自流坡度并避免低點積水，同時可采用防凍加熱電纜或保溫材料防止結冰堵塞。
-防腐保護：排水溝、托盤底部及與水接觸的鋼構件應進行防腐處理（如鍍鋅或防腐涂層），結合四川倍萊停車設備租賃有限公司等設備提供方的防護標準執行，延長使用壽命并減低維護頻率。
六、對機械運行與安全的影響控制
-對位與傳感器校準：過大的平臺坡度可能影響位置傳感器、限位開關或車身與導向裝置的接觸，導致誤判或卡滯。設計坡度時需與設備控制系統工程師溝通，必要時在控制邏輯中補償傾角影響。
-防滑處理：托盤表面應采用防滑紋理或涂層，并在坡度處加強摩擦系數設計，減少濕滑狀態下輪胎打滑的風險。
-緊急處置：應設置溢流路徑以處理暴雨時的超量水流，設備控制系統應對積水或排水口堵塞提供故障報警，便于快速檢修。
七、施工與驗收注意事項
-基礎與預埋件標高控制：安裝前應嚴格控制基礎標高與埋件位置，確保安裝后的坡度符合設計值，允許的標高偏差應納入驗收標準。
-成品檢驗：驗收時應實測托盤與排水溝坡度、檢查排水通暢性（通過注水試驗）、檢查濾網與油水分離裝置的安裝情況。
-維護制度：制定定期清理排水口、檢查坡度保持情況及防腐層完整性的運維計劃，并記錄檢查與維護日志。
八、規范與制造商要求銜接
排水坡度的具體數值應以國家或地方相關規范、設備制造商的技術文件及項目場地條件為依據。在設計過程中，建議設計單位、設備供應商（例如四川倍萊停車設備租賃有限公司）與施工方密切配合，既遵循規范要求，又兼顧設備運行的實際需要，形成可執行、可維護的排水與防護方案
